今天和大家聊聊同層排水系統的話題，給排水系統中的“同層排水”，提到這個詞可能一些新手會比較陌生，但是一提到“墻排”就明白了，但是“墻排”和同層排水系統又有哪些聯系呢？和大家聊聊下面這3個問題：

■ 什么是同層排水？相對于傳統的隔層排水系統而言有什么區別？

■ 作為室內設計師，業主想要“地排改墻排”馬桶間，怎么改？

■ 同層排水系統的衛生間設計之初應該注意什么？

1 什么是“同層排水”？

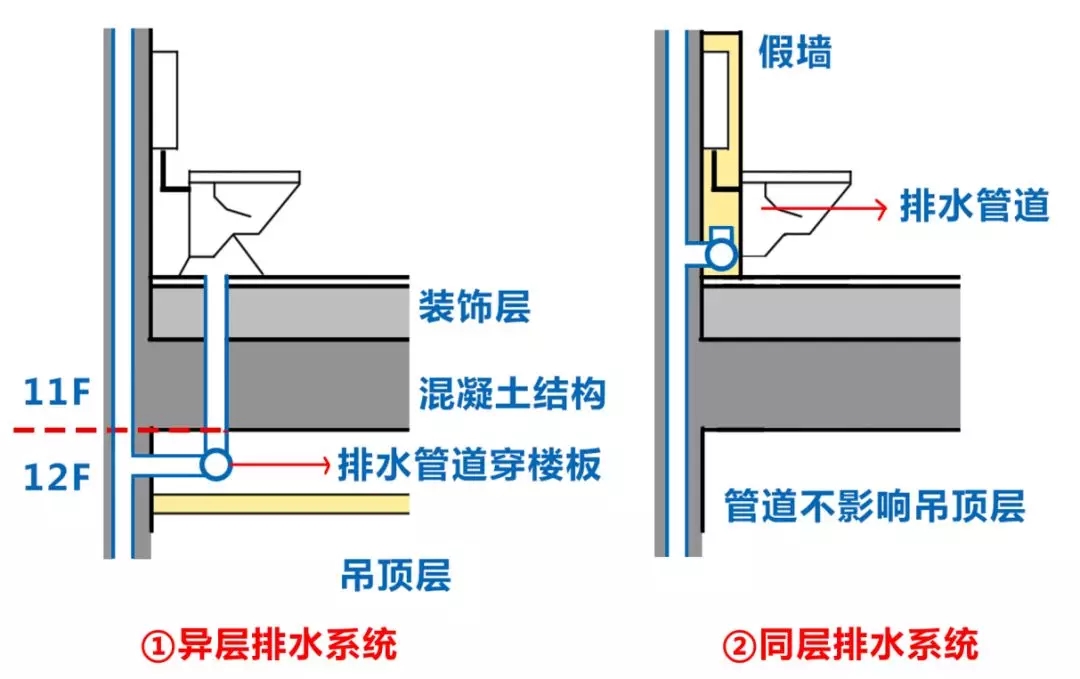

我們通常說的”同層排水”是把排水橫支管敷設在本層衛生間內，不穿越下層樓板，在本層匯入立管，所有排污口/排污橫管位于該樓層內，僅主排污豎管貫穿樓上樓下串聯，區別于傳統的“隔層排水”，排污管打穿樓板引到樓下，后由排污橫管導向豎管的方式。

降板同層排水和不降板同層排水區別在于管道在本層的走管方式，兩種都是目前主推的同層排水方式。

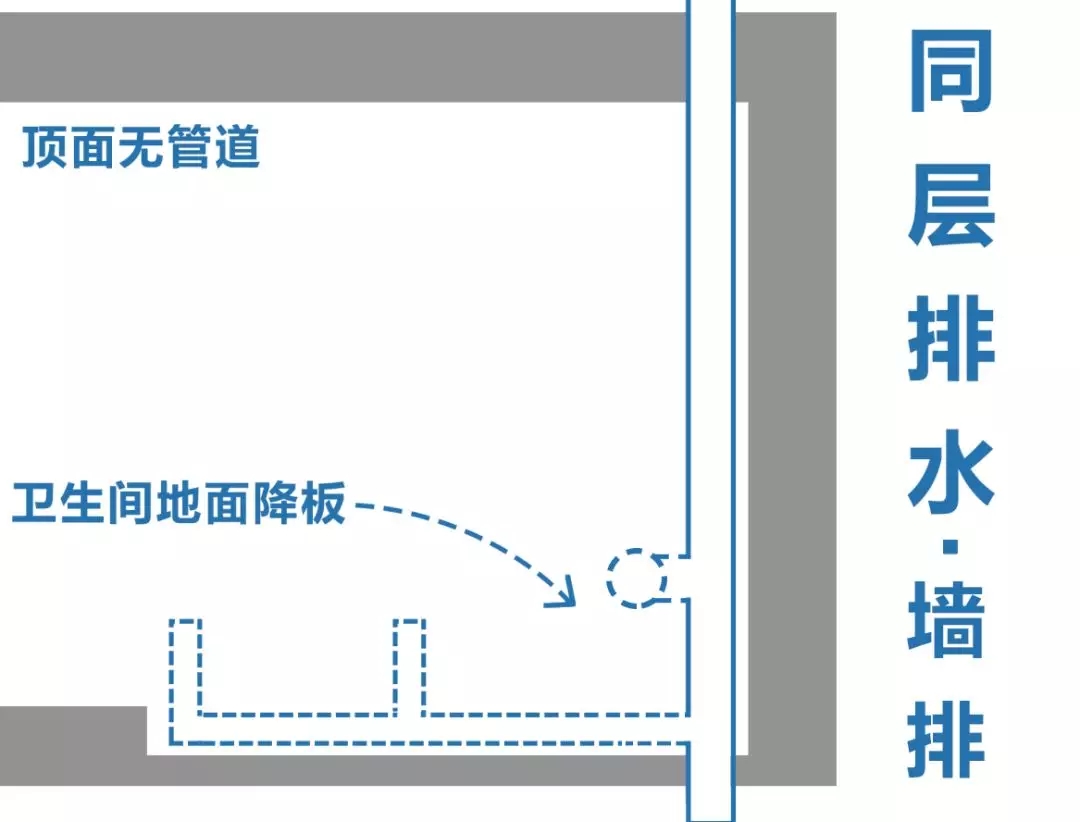

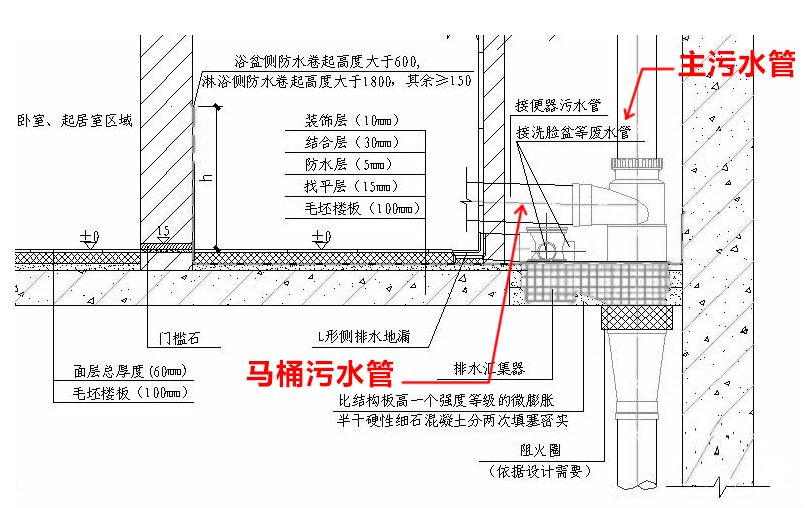

▲不降板同層排水大樣

2 常用的同層排水技術？

■  降板排水系統

它是局部降板或少量降板后采用排水立管預留排水接口在本層或下層，將橫管敷設在裝飾裝修的墻體內，各種衛生潔具均采用側排水方式。

這種方式在一些高端賓館和寫字樓中較為常見，而且它幾乎成為了同層排水的代名詞，裝飾設計師通常說墻排指的就是這種。

這種是指建筑樓盤的開發商，在衛生間區域降低樓板高度（也叫降板）以用來埋布給排水管道，回填之后露出立管一截達到與地面高度同層的做法。

這種排水的方式馬桶和地漏的位置已經定好，后期無法隨意更改，雖然限制了隨意布置衛生間的自由，但是也免去了自行布管和陶?；靥畹馁M用，是開放商比較經濟的做法。

■ 墻排水技術

是指衛生間潔具后方砌一堵假墻，形成一定的寬度的布置管道的專用空間，排水支管不穿越樓板在假墻內敷設、安裝，在同一樓層內與主管相連接。

目前很多高檔住宅選用了此種排水方式，同層排水主要構成件為：立管、支管、隱蔽式水箱及地漏等。

住宅衛生間設計中也常常會采用下面的結構：

衛生間采用降板敷設排水支管的方式來達到同層排水的目的。將衛生間底板降低至少300mm以上，作為管道敷設空間。

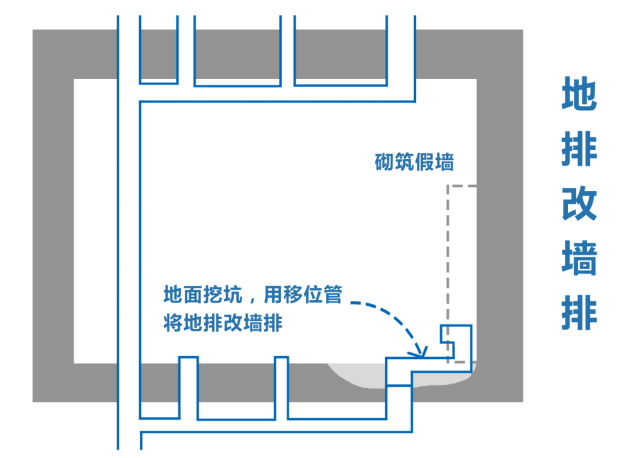

“地排改墻排”的做法

另外一種變通方式是采用墊高衛生間地面的墊層式來達到同樣效果。多數住宅給排水布置的是異層排水系統，但是業主想改成同層排水的一種變通方式。

■ 一體式同層排水系統

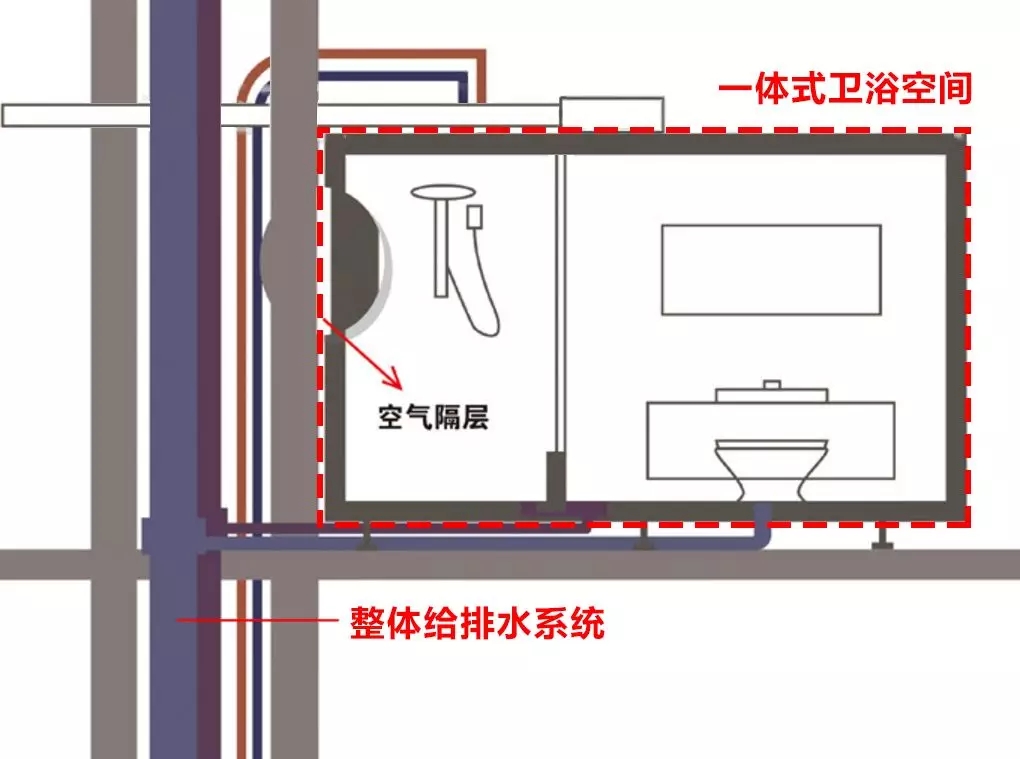

類似于整體浴室一樣的局部潔具類的同層排水系統，這種方式較為簡單常見。

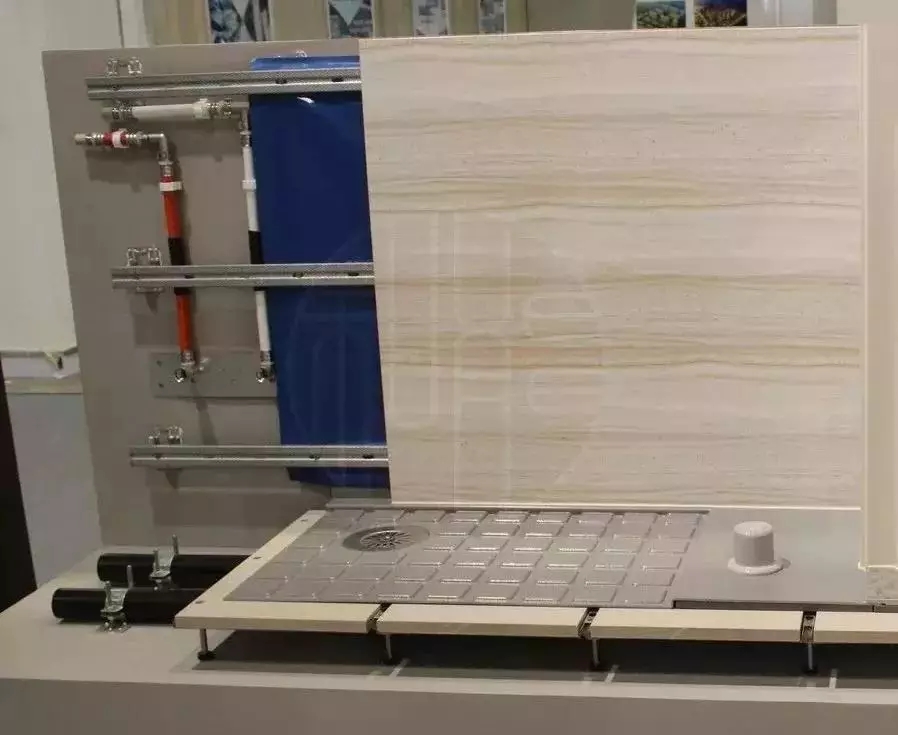

▲裝配式裝修同層排水方案

3 同層排水（墻排水系統）的優劣：

■ 優勢：

1、房屋產權明晰：衛生間排水管路系統布置在本層套住戶家中，管道檢修可在本戶內進行，不干擾下層住戶。

2、衛生器具的布置不受限制：因為樓板上沒有衛生器具的排水預留孔，用戶可自由布置衛生器具的位置，滿足衛生潔具個性化的要求，可為用戶提供多樣化的衛生間布置格局，提高了房屋的品位。更重要的是衛生間沒有了衛生死角，整個衛生間給人的感覺整潔、大氣、豪華。

3、排水噪音?。号潘懿贾迷跇前迳?，被回填墊層覆蓋后有較好的隔音效果，從而排水噪音大大減小。

4、滲漏水機率?。盒l(wèi)生間樓板不被衛生器具管道穿越，減小了滲漏水的機率，也能有效地防止病菌的傳播。

5、不需要P彎或S彎。由一只共用的“多通道地漏”或“接入器”，取代了傳統下排水方式中各個衛生器具設置的P彎或S彎。由P彎與S彎產生而自身無法克服的弊端，同層排水方式全部解決了。

■ 局限性：

1、造價略有提升：一是采用的管材質量好的同時價格也相應有所提升，二是安裝費用相對復雜造成造價的提升。根據衛生間的布置和選型情況以及一些工程實例的統計數據來看，造價提高在10%-30%之間。

2、和土建、裝修工程施工配合更加緊密：因大量管道在墻體內布置，和土建、裝修工程的施工配合更加緊密，施工工種之間配合協調工作量加大，現場成品保護的意識需要多加宣傳。

3、可供選擇的專業廠家較少：墻排水方式是我國建設部的推廣技術之一，但目前比較成熟的專業廠家較少，這也為該項技術的推廣應用起到了制約作用。

4 在設計階段應該把控的要點：

設計方案是否合理決定了同層排水系統是否能夠正常運行，在設計階段，需要從設計要點控制、降板高度、裝飾層厚度、立管與地梁的處理、地漏設計等方面加以重視。

1、設計要點控制：

生活污、廢水重力流排放；

衛生潔具布置在同一側墻面或相鄰墻面上；

墻體內設置隱蔽式支架；

衛生潔具固定在隱蔽式支架上；

坐便器沖洗水箱采用隱蔽式?jīng)_洗水箱；

坐便器采用懸掛式(或稱掛壁式)；

排水管采用高密度聚乙烯(HDPE)管，熱熔和電熔連接；

排水立管敷設在管道井內；

排水橫管充滿度控制在0.5以內，坐便器排水管徑為DN100以上；

衛生器具與支架固定處，支架與樓板固定處均采取防噪聲傳遞措施；

2、降板高度：

降板高度直接影響到排水管道走向的設計，特別是地漏的位置和管道敷設，通常來講理想降板高度在12cm以上（通常采用15cm），若是在此高度以上的戶型，管道走向、地漏及衛浴器具布局更為靈活多變，并可以減少假墻的使用。

降板高度在10cm為*基本降板高度，在降板10cm的情況下，假墻的設計可較少考慮；若是降板不足10cm，影響到地漏的設計及施工，假墻的利用率會增加。

3、裝飾層厚度：

要完成深化設計，需確認衛生間的裝飾層厚度。這里所指的裝飾層厚度不僅僅指衛生間的裝飾層厚度，還包括衛生間外地面裝飾層厚度。

根據衛生間外房間地面裝飾層的厚度，可調整衛生間的裝飾層厚度以滿足室內支管及地漏的設計。在這里需要說明的是同層排水系統管道坡度應不小于2%。

4、立管與地梁的處理：

應注意項目現場立管預留口的布置方向、管徑、以及是否有部分已被填埋；

并根據立管預留情況合理設置衛生器具，能減少假墻的應用和節約材料；

地板上是否有剪力墻或地梁，如有可能會影響到水箱的安裝，無法盡量靠近墻體。

5、地漏設計要求：

降板層度不同對地漏的設計會產生重大影響。

降板高度在12cm以上，地漏位置設計較為靈活多變；

降板高度在10cm，地漏盡量靠近主立管設計；

降板高度不足10cm，需在樓板上取直徑為12cm的孔，孔的深度依管道敷設的情況確定，滿足地漏面正好在裝飾層水平，并做好防水；

6、衛生器具位置設計遵循原則：

座便器靠近主立管；

地漏靠近主立管；

視具體情況，淋浴房是否需做墊高處理，是否需安裝淋浴房地漏。

7、水箱：

UP300水箱假墻高度設計為120cm（以地板裝飾面為基準）；

UP120水箱假墻高度設計為90cm。配合不同洗臉盆及婦洗器支架高度，假墻高度也分為120cm及90cm。

綜合以上高度，視具體戶型設計要求或客戶需求來確定不同高度的隱藏式水箱及支架。
