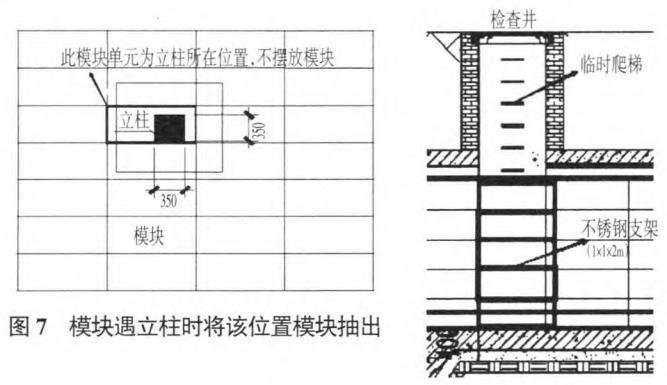

當模塊在遇到立柱（立柱截面350X350）時，直接抽掉雨水收集模塊（如圖7），面向立柱的那一面模塊通過依次嵌入側板的形式，來保證模塊的完整性和水池的完整穩定性。當遇到預留井的位置時，放置提前做好成品的304不銹鋼支架（尺寸為1mX1mX2m）固定，支架與模塊相同平放于模塊水池地板上，模塊與支架無需連接，支架大小正好為兩個模塊的寬度，以保證預留井內安全，如圖8所示。 模塊遇立柱時將該位置模塊抽出

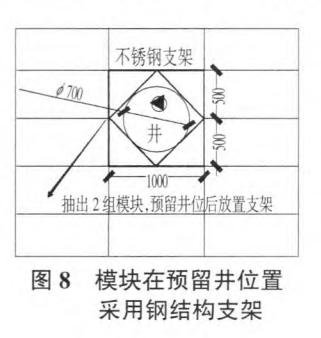

模塊在預留井位置采用鋼結構支架

同時，雨水池底部位置安裝反沖洗系統，用于清洗雨水收集池內沉淀物，沖洗周期為3月/次，反沖洗支管放置在*低層模塊處，水池內安裝1臺雨水潛水泵，Q=10m3/h，H=10m，N=0.75kW，作為反沖洗排污作用，其工作原理是當水池有沉淀物時啟動循環泵將水池底部沉淀沖洗、攪均后由水池排污泵進行排污。反沖洗管線均采用PPR循環管，中心主線和支管設計管徑分別為De100、De32，其排布施工如圖9所示。

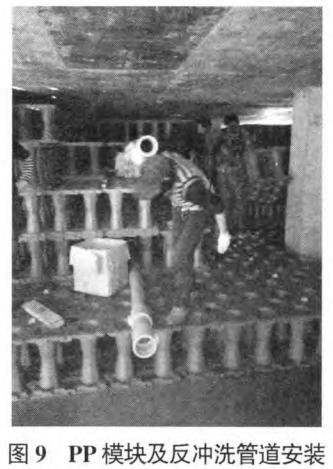

PP模塊及反沖洗管道安裝

（2）室外管道安裝

雨水系統的室外PVC管道與安裝需先確定管道走向，了解現場敷設條件。如須挖地溝，需放線開挖，開挖深度根據小區地平而定，從地平面開挖深度不得低于0.5m，溝底必須平整，如是松土則必須先夯實。經現場施工技術員檢查合格后，再鋪砂和接管，管底鋪砂厚度為10mm，經沖洗壓驗收后，再鋪砂100mm，再回填土并分層夯實，宜每填200mm進行人工夯實。安裝后的管道口應用膠紙封口，防止阻塞。當管道穿越建筑物時，應加保護套管，并做好防滲漏水處理，套管應采用鋼性防水套管。

管溝開挖完成后，進行PVC管安裝，安裝前須進行承口與插口的管徑量測，并編號記錄，進行公差配合，以便安裝時插入容易和保證接口的嚴密性。PVC管安裝程序?yàn)椋合鹿?清理工作面-試插-粘接劑連接-養護。

（3）控制系統安裝

控制系統安裝主要為電氣控制柜的安裝，其關鍵施工要點如下：

1.電氣控制柜初到工地時，電氣裝配人員應帶上圖紙前去檢查控制柜及其底板、面板、按鈕盒及電氣小配件的尺寸是否正確，確認無誤后方可進行裝配工作

2.電氣裝配人員要先準備齊電氣控制柜上需使用的電氣元件（PLC、軟啟動器、低壓電氣等）及所需要的安裝鋪材（行線槽、導軌、導線、接地銅排、安裝螺栓等），并準備好自用工具包，將所有工具整齊地放在一個手臂的范圍內

3.電氣元件的安裝方式符合該元件的產品說明水的安裝規定，以保證電氣元件的正常工作條件，在屏內的布局應遵從整體的美觀，并考慮控制元件之間的電磁干擾和發熱性干擾，元件的布置應講究橫平豎直原則，整齊排列

4.接線是控制系統安裝的重點工序，應按照電氣原理圖中設計要求進行控制線路的接線（AC24V控線用0.5m2多股銅芯電線連接）信號傳感器、儀表通訊、模擬量板卡輸入等信號線應使用屏蔽雙絞線連接，剝線鉗一般剝線長度為5~7mm，不應太長，更不可用斜口鉗剝線，以免損傷電線，每個接線端子（含端子排和元器件接線端）只連接1根導線，必要時允許連接2根導線，但應該采取相應措施以保證導線的可靠連接，兩端子間的連線不得有中間接頭，導線芯線應無損傷。

5.調試運營

安裝完成后要進行綜合調試運營，確保系統的可靠性。主要控制要點如下：

1、調試前先充分熟悉電氣原理圖、設備技術文件，并根據設計要求及規范規程編制調試方案，準備調試儀表，并成立調試小組，分配職責

2、重點調試用電設備是否正常通電，繼保裝置、元器整定，應按設計要求進行，變壓器、高壓開關柜、高壓電纜及電機的預防性試驗，根據GB50150-91《電氣裝置安裝工程電氣設備交接試驗標準》進行，

3、二次回路通電模擬調試，送電前認真檢查回路接線，按原理圖逐一進行回路檢查

4、務必做好調試過程中數據的記錄整理工作，以備日后查驗。

結語

水文化在當代的價值所在：

建設起人類和水環境之間的友好關系，才能從根本上解決水問題，保障水的可持續利用。 城市應該回歸海綿系統，建立一個海綿的城市，一種回歸大地的詩歌。 雨水是資源但是我們把雨水都排掉了，以至于中國大部分城市都缺水，地下水都沒有了把雨水都留下來，使整個國土都變成海綿系統，讓居民望得見山，看得見水，記得住鄉愁。
