PP雨水收集系統適用于雨水的收集、過濾凈化、回滲、再循環利用，對該系統的施工、安裝技術及工程質量進行了研究，龍康近期廣州市一期雨水蓄水池項目采用PP模塊組合水池，外邊包裹1層HDPE防滲膜，雨水初期棄流裝置主要采用溢流堰式初期雨水分流井，具有質量輕、安裝快捷、布局靈活、便于維修管理等特點，其經濟、環境效益明顯，為同類工程的應用提供借鑒。

該項目利用PP模塊雨水收集利用進行蓄水，對合理利用雨水、減少徑流排放、提高城市排澇能力等具有巨大的作用，PP模塊雨水收集系統能有效將雨水進行收集、存儲PP模塊收集到的雨水資源經雨水收集設備處理后，可以澆曬路面、沖洗廁所、水景補留、用來澆灌草坪，甚至用于消防水和循環冷卻水，在目前城市水資源緊缺的局面下，能夠達到雨水充分利用、雨水循環利用的作用，是開源節流的有效途徑。

設計原理

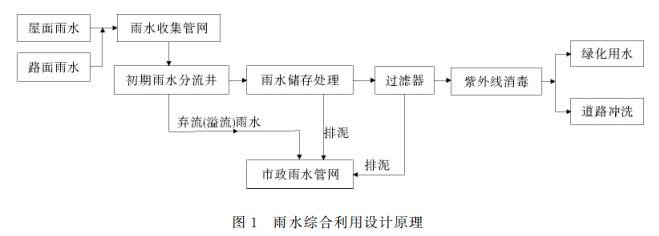

雨水綜合利用設計原理

收集利用是通過人工建筑設施設法讓雨水暫時集于蓄水池中，通過一系列的處理后加以循環利用，是雨水的直接利用，先收集不同下墊面產生的雨水徑流，經過適當處理后進行回用，可替代部分自來水的使用，PP雨水收集模塊適用

于雨水的收集、過濾凈化、回滲、再循環利用等系統。

該收集項目區域內下墊面雨水處理后可用于該區內車輛沖洗、綠化、道路澆曬用水、景觀水體補給及中水回用等，在PP模塊蓄水池前端設置初雨分流井，經棄流后流入雨水收集池，后經全自動自清洗過濾器過濾和紫外線消毒器在線殺菌后送入綠化系統和道路沖洗系統，棄流雨水排入下游雨水管道。

主要結構形式

雨水蓄水池主要采用PP模塊組合水池，每塊PP模塊單體尺寸為1000mmX500mmX400mm（h），承壓為0.45N/mm2，列間采用連接卡進行連接，層間采用承插的形式進行連接，蓄水池外邊用1層1.0mm厚的HDPE防滲膜包裹。

雨水初期棄流裝置主要采用溢流堰式初期雨水分流井，雨水分流井為現澆混凝土井。

施工流程及注意事項

測量放線-鋪設復合土工膜-塑料模塊的組合與安裝-包裹復合土工膜-安裝進、出水管和溢流管路-水池回填-機電設備安裝

蓄水方塊施工

1、鋪設復合土工膜

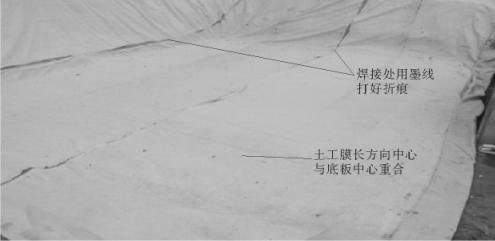

在該項目中塑料模塊組合水池作為蓄水池，鋪設復合土工膜，為了加強蓄水池的密閉性，將其焊接成整張復合土工膜以避免滲漏，并在上邊用墨線打好折痕，鋪設過程中應避免硬物剮破焊口，土工膜是池體*重要的組成部分之一，在施工當中應該保護土工膜完好性，避免其受到磨損、損壞、復合土工膜為兩布一膜結構，要求現場鋪裝，先將其預加工成一整張長方形的復合土工膜，長的一側沿基坑長方向鋪裝，要求土工膜長方向中心與底板中心重合，如下圖所示。

2、塑料模塊的組合與安裝

PP模塊的組裝由模塊、固定卡、固定桿3個部分組成，首先按照圖紙完成第1層PP模塊的安裝，同層塑料模塊之間用固定卡連接，每個模塊長邊一側使用固定卡4只，短邊一側使用固定卡2只（如下圖），然后安裝上層模塊，上下塑料模塊之間用固定桿連接，每個模塊單體上下層之間的固定桿為4根（見下圖所示）在模塊的連接過程中，要求避免垂直連接，上下層之間應成樓梯型連接，先鋪設第1層，然后再逐層往上鋪設，在鋪設第1層塑料模塊時，塑料水池的反沖洗管要同時施工，在水池的進水一側留出進水管道彎頭，反沖洗管的端部用管堵封牢，并將反沖洗支管引至水池頂面與總管匯合。

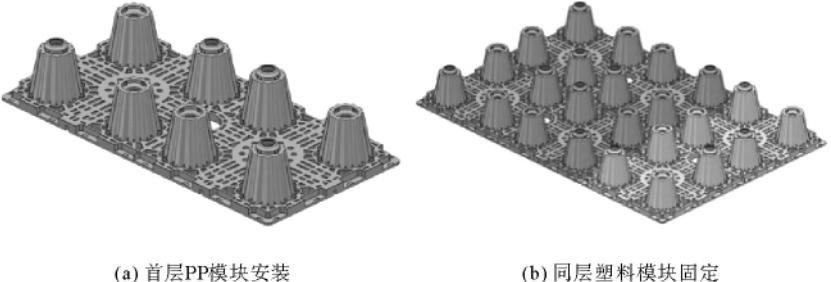

塑料模塊的固定

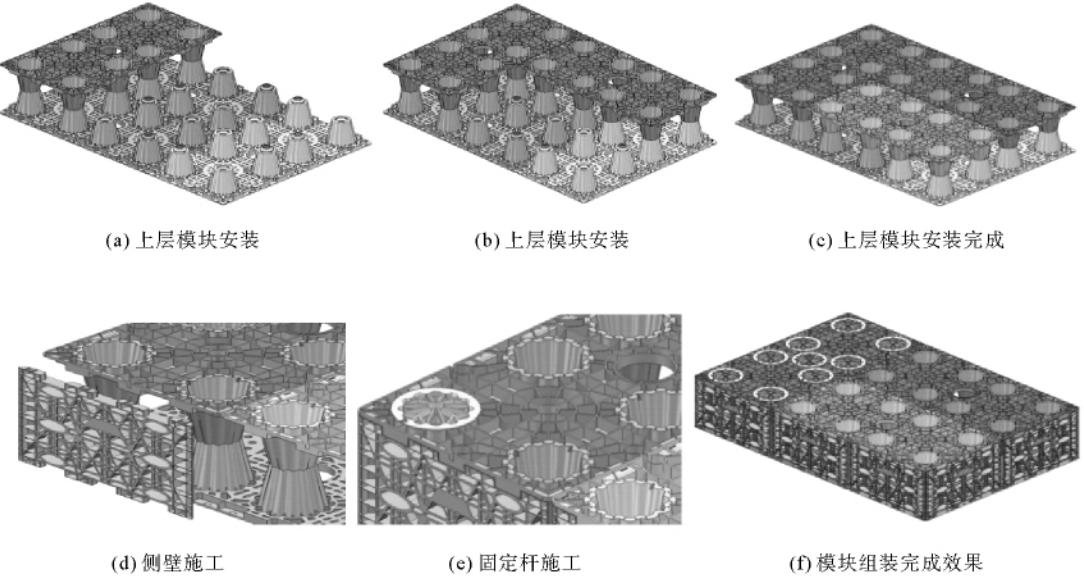

塑料模塊的組裝

3、包裹復合土工膜，安裝進、出水管和溢流管路

將事先焊接好的整張復合土工膜緊緊圍裹在已鋪裝好的塑料模塊組合水池的骨架周圍，并按折痕將其折好，在頂面包裹時兩側搭接長度要求大于0.5m，并將進、出水管和連通管路與復合土工膜的接口做防水密封處理，再將進水管路引入進水井（沉砂井），將出水管和溢流管路引入出水井（溢流井）
