一、設計依據

    GB50400-2006 《建筑與小區雨水利用工程技術規范》

    GB50015-2003 《建筑給水排水設計規范》（2009年版）

    GB50014-2006 《室外排水設計規范》(2014年版)

    GB50318-2000 《城市排水工程規劃規范》

    GB/T18920-2002《城市污水再生利用城市雜用水水質》

    DB11/685-2013 《雨水控制與利用工程設計規范》

二、系統概述及工藝流程

    本說明為雨水收集調蓄系統相關說明，實驗室通風系統整個室外雨水及相關系統除符合本次圖紙要求外，仍需以*終廠家深化后的施工圖為施工依據。

    設計參數：地塊規劃用地面積**m2，硬化面積**m2，透水鋪裝面積**m2，下凹綠地面積**，下凹綠地平均深度**mm，總綠化面積**m2，小區雨水設計重現期*年，建設后總徑流量**m3按硬化面積每1萬設置**m3調蓄池考慮。外排雨水徑流系數不大于0.15，調蓄池容積1970m3，根據上述計算，結合市政雨水口位置，在項目區域內東西兩側各設置一座雨水收集池，水池規格為：（填寫水池尺寸，德州市沃蘭達環?？萍加邢薰荆?；。雨水收集池排空時間不超過12h。收集雨水用于綠化，沖洗道路使用。雨水回用系統設置的凈化裝置，凈化水質應符合回水質用要求。本項目雨水排水量不大于市政排水能力，雨水設置初期雨水棄流裝置，雨水口設置擋污措施，對收集雨水進行污染控制。

    在水池前端設置初雨分流井，經棄流后雨水進入雨水收集水池，后經全自動自清洗過濾器過濾和紫外線消毒器在線殺菌后送入廠區綠化系統和道路沖洗系統。棄流、溢流雨水排入下游雨水管道。

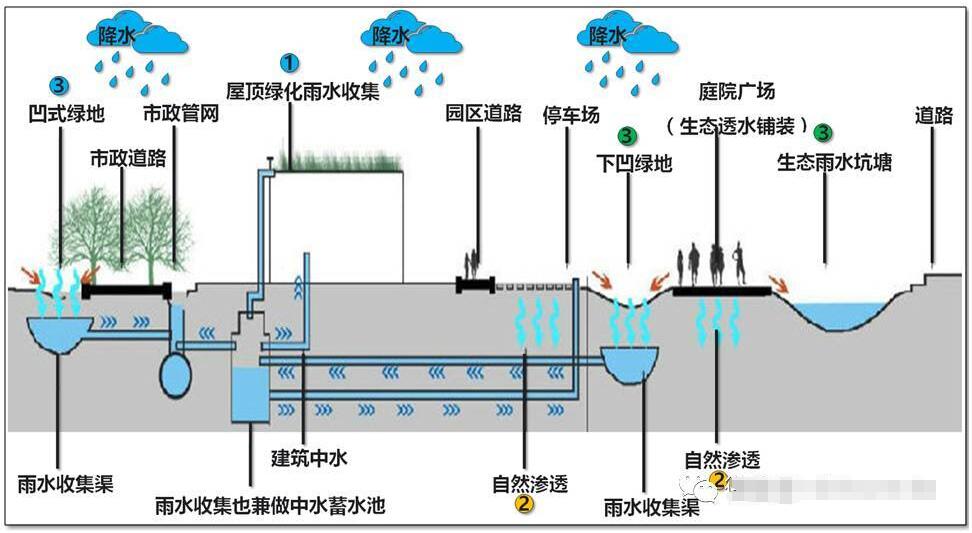

   雨水綜合利用工藝流程

三、系統說明

    1、屋面雨水初期棄流厚度2-3mm，路面雨水初期棄流厚度3-5mm。

    2、綠地雨水綜合雨量徑流系數取0.15，道路和屋面雨水綜合雨量徑流系數取0.9。

    3、雨水收集池采用PP模塊組合水池，體積為**立方。

    4、水泵及棄流裝置控制柜置于綠化或附近建筑內，采用防水電控柜。

    5、雨水利用和排放管道上的檢查井設在綠地等非車行道部位，如必須設在機動車路面上井蓋和井座均采用重型球墨鑄鐵單層井座和井蓋，鑄鐵井蓋上表面應低于設計路面標高20mm.

    6、變頻器上口（業主供電端）如果安裝漏電開關，漏電開關保護電流要選擇200MA-300MA的漏電保護器或者不安裝漏電保護器。

四、系統水質安全保障措施

    1.雨水回用供水管網應采取防止回流污染措施，水質標準低的水不得進入水質標準高的水系統。

    2.雨水回用系統應采取防止誤飲誤用措施。雨水供水管外壁應按設計規定涂色或標識。當設有取水口時，應設鎖具或專門開啟工具，并有明顯的“雨水”標識。

    3.雨水回用系統供水管材應采用PVC管、ppr管或pe管且管材及接口應滿足相關國家標準的要求。

五、系統選材

    1、雨水初期棄流裝置：雨水初期棄流采用溢流堰式初期雨水分流井。初雨分流井為現澆混凝土井，做法參見《排水檢查井》06MS201-3第32頁標準圖。

    2、雨水儲水池：采用PP模塊組合水池，每塊單體尺寸為540*540*520（h），豎向承壓450kn/m2（20-25攝氏度之間進行檢測），層間采用連接件進行連接。儲水池外面包裹一層復合防滲膜（兩布一膜約為900-1000g/m2），水池頂部鋪設一層400-500g/m2的土工布，整個水池外側還需要包裹高強度塑料網格（非標即可），側面還需采用厚度約為40mm厚的擠塑板進行回填防護。

    3、雨水設備間：采用玻璃鋼成品設備間，規格尺寸為：直徑1500mm，高度約1500mm, 內安裝全自動自清洗過濾器和紫外線消毒器。設備間為室外埋地使用，施工時設備間內底部需做300厚素混凝土墊層,集水坑平面尺寸為400mm×400mm且深度不小于200mm。

    4、全自動過濾器：全自動自清洗過濾器設計出水精度為100μm，當進、出水壓差達到0.05MPa時或設定一定時間，系統自動進入反沖洗過程，反沖洗水量約占處理水量的1%，反沖洗過程中設備不停止運行。

    5、紫外線消毒器：選用高效率的UV-C(LL或LH)紫外燈，選用高透光率、高純度的石英套管，保證紫外線透過率在90%以上。

    6、水泵：雨水回用泵、排污泵及設備間排污泵選用潛水排污泵。

    7、進出水系統：出水井使用組合式出水井，井口承重圈做法參見《國家建筑標準設計圖集》08SS523第25頁防護井蓋選用安裝；配水管使用HDPE雙壁波紋管即可；回用水管、反沖洗水管、排泥管均使用ppr管或pe管(承壓1MPa)，采用熱熔焊接的方式進行連接。

    8、控制系統：電控柜顯示齊全有各用電設備運行、停止、過載、缺相、 面板漏電等顯示。并對泵進行全自動保護（過載、缺相、短路、滲漏）。

六、施工說明

    1、用于雨水收集的雨水管的敷設,按設計標高和坡度敷設,并不應小于0.003。直線管道管材、管件現場按照規范要求進行連接。

    2、PP模塊組合水池基坑開挖應預留安裝空間，基坑兩側宜超出儲水方塊1~2m。

    3、雨水初期棄流井穿墻預埋管使用剛性防水套管，參見圖集《防水套管》02S404/P15；檢修人孔參見圖集《預制裝配式鋼筋混凝土排水檢查井》05SS521 P16~P18。

    4、水池施工工序如下：

測量放線→基坑開挖→地基處理→底板澆筑→下部防水包裹物鋪設→進出水井定位→反沖水管安  裝→模塊拼裝→上部防水包裹物鋪設→配水管連接→回用管、排泥管、反沖水管鋪設→電纜線鋪設→土方回填→機電設備安裝→系統調試運行。

    5、基坑回填：從模塊水池頂面頂以上0.5m范圍內,必須用人工回填,嚴禁用機械在管溝內推土回填?；靥钔林胁粦惺瘔K,磚頭,凍土及其它雜硬物體。

    6、距離設備間2m設置閥門為后續回用預留接口，需土建配合設置閥門井。

    7、新建室外污水、雨水管均采用環剛度8KN/m2的HDPE雙壁波紋管，溝槽式卡箍連接。

    8、管道敷設：排水管道應直接敷設且不得出現無坡、倒坡現象。兩檢查井之間的坡度應該一致，如有困難時，后坡坡度不應小于前坡管道坡度。排水管在檢查井內均采用管頂平連接方式。

七、系統驗收

    1、雨水利用管道系統的驗收按《給水排水管道工程施工及驗收規范》GB50268-2008及不同管材的標準要求分別進行驗收。

    2、回填土密度的檢驗回填土的密度應符合具體工程要求，在設計無要求時，可按以下要求執行,密實

    度檢驗可用環刀法檢驗。

    溝槽回填的*佳密實度       90%

    水池頂面上部0.5m 內        85%

    水池頂面上部0.5m 外至頂面  80%

    3、水池系統密封檢驗：施工過程中檢驗復合防滲膜的完整性。

    4、雨洪利用工程系統整體驗收采用試運行法。

八、系統維護

    1、工程運行管理機構應配備專職人員，定期對工程運行狀態進行觀測檢查,發現異常及時處理。

    2、工程運行管理機構應建立雨水利用系統（包括水處理設備）維護管理條例及水質監測數據記錄和

       管理條例。在維護管理條例中，應當至少包括以下內容：

   （1）旱季時定期對雨水回收系統管道、初期雨水分流井、雨水井中雜物進行清理，填寫專用的工作記錄單；

   （2）雨季開始前應對雨水回收系統、處理系統及設備、滲透設施等各部位集中進行全面檢查。維護管理條例中應以專用的工作記錄單形式明確檢查人、檢查內容、方法、處理方案和操作規程等。
